調試準備：
網關和 PLC 的連接方式：網關 WAN 口用網線直接連接 PLC；
PLC 和網關的 IP 地址以及現場聯網條件說明：
? 西門子 1200 的 IP：192.168.9.223
? 網關 LAN 口 IP：192.168.9.199
? 現場聯網方式：WIFI
測試需要達到的目的：通過本地電腦上的博圖軟件實現對遠端現場西門子 1200PLC 程序的上
下載以及更新操作。
使用步驟：

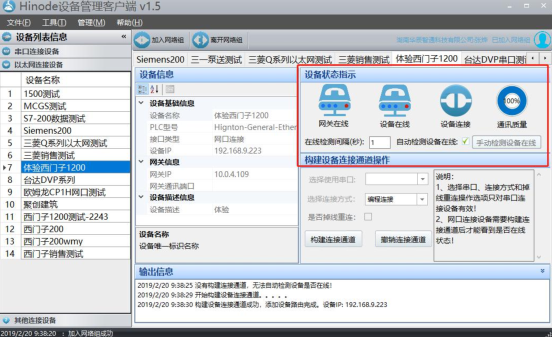

1. 客戶端正常上線，網關及設備圖標上線，指示燈亮，如圖，最小化窗口即可（不能關閉客戶端）。

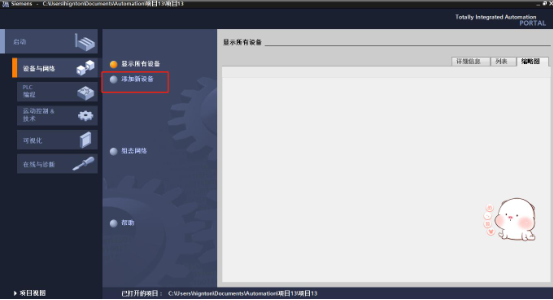

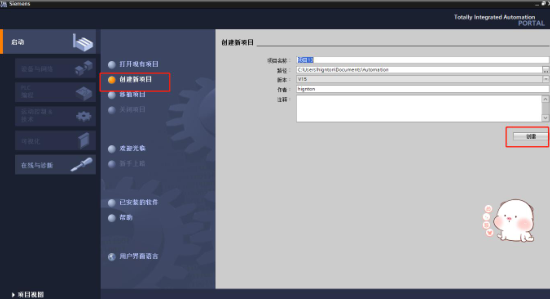

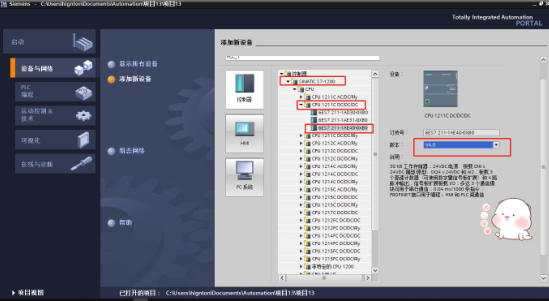

2. 打開博圖軟件，新建項目、添加設備，找到對應設備系列、型號、版本等，添加。

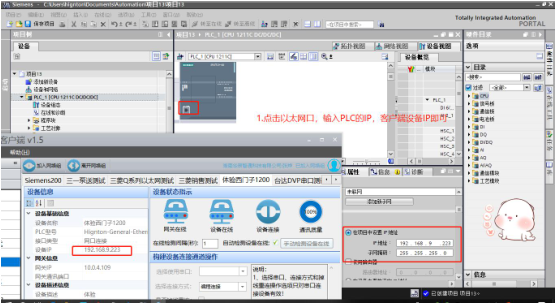

3. 點擊組態界面，以太網接口，輸入 PLC 的 IP 地址（客戶端的設備 IP 即是，如圖192.168.9.223）。

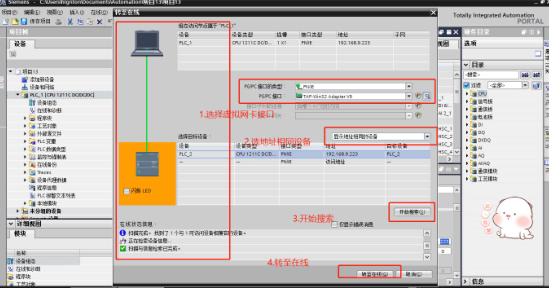

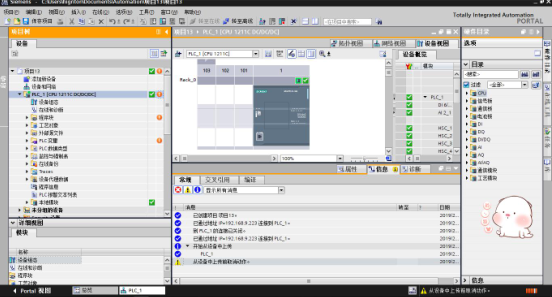

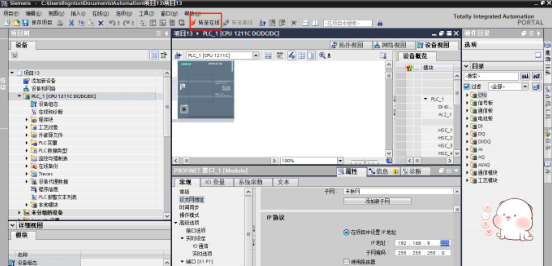

4. 轉至在線，如下圖。

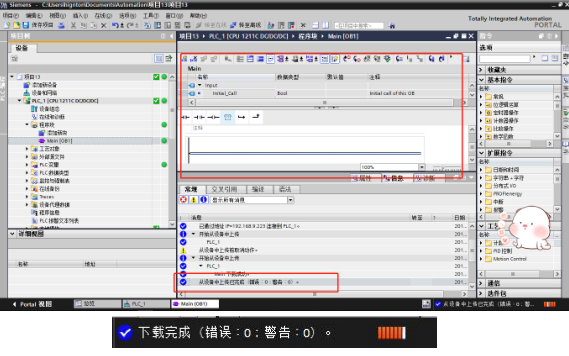

5. 上載及下載程序，如下圖（博圖版本與程序需要一一對應，不同的版本及程序存在不兼容的情況，用戶使用請注意版本跟程序兼容）。
