城市樓層的日益增高，高層建筑的供水問題日益突出，一方面要求供水設備商提高供水質量，不要因為壓力的波動造成供水的障礙；另一方面要求保障供水的可靠性、安全性及智能化綜合管理。針對這兩方面的要求，新的供水方式和控制系統應運而生，這就是恒壓供水設備的PLC遠程監控系統。
恒壓供水設備的PLC遠程監控系統，以PLC為控制核心，以HDRS供水設備遠程監控系統為管理工具，實現管理者對該區域所有恒壓供水系統的遠程綜合管理。該系統可兼容西門子、三菱、施耐德、和利時等各種品牌PLC，不僅可實現供水設備的遠程監控、數據遠程采集還可實現設備的遠程故障預警診斷。該系統廣泛適用于水源井、水廠、泵站、管網、蓄水池、用水大戶等場合的供水設備遠程監控與管理。
本方案以西門子S7-200為例，詳細介紹該系統的基本組成及基本功能。
一、系統架構：

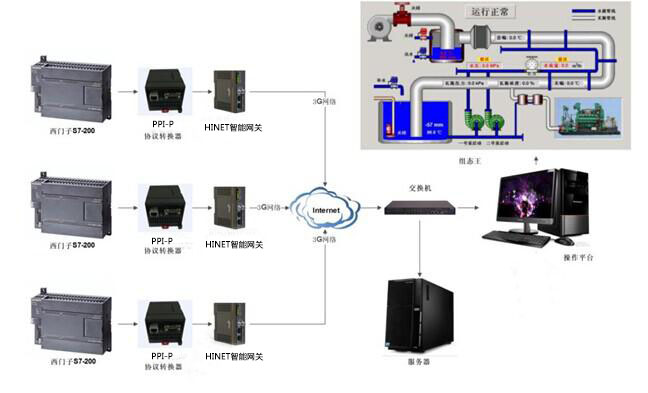

在本系統中，HINET智能網關作為整套系統的“被監控端”，操作平臺配合HDRS設備遠程管理平臺作為本套系統的“監控端”，遠程安全密鑰與VPN服務器連接，VPN服務器與HINET智能網關連接形成系統數據通訊的“專用安全通道”。
其中，HINET智能網關通過PPI-P協議轉換器與S7-200PLC連接，實現遠程通訊網關對S7-200數據的采集以及對PLC運行狀態的在線監測，再采用3G、wifi、GPRS等通訊技術，通過“專用安全通道”將采集到的數據傳輸至“監控端”。從而實現“監控端”對“被監控端”實時數據采集及實時開關等操作。
二、系統功能：
1、遠程實現流量、壓力、水位、泵狀態、電參數采集及遠程啟泵停泵動作。
2、系統控制臺;可以對系統的實時狀態及設備工作情況進行查看,同時系統為自動產生相應的圖表展示各項指標的實時信息
3、設備信息查看;可以查看到設備的注冊信息,所處的地理位置,及其它相關的信息
4、實時狀態;這里可以對每臺設備的實時狀態,故障情況,健康狀況進行實時的監控和管理
5、設備及用戶授權;為提高系統安全性,用戶需要訪問設備必須先進行授權操作,設備只有對用戶進行授權之后,才能正常訪問。
6、設備注冊;當新增設備時,需要進入系統進行設備的注冊后,才能正常接入,否則設備無法與服務器進行連接
7、證書管理;用于管理建立連接用的加密證書,可以實現證書的生成,安全下載及其它相關管理功能
8、計劃任務;可以為系統設備計劃任務,比如定時對設備進行檢測維護和數據的采集等
9、歷史數據;實現對歷史數據的查詢,報表的生成等
10、遠程控制;實時監控現場設備狀態及工作情況,可以對設備進行實時的控制
三、產品介紹
1、 PPI-P協議轉換器
PPI-P是華辰智通科技集團自主研發的專門針對西門子S7-200 PLC的協議轉換器。它將西門子S7-200的PPI協議轉換為西門子的Profinet協議（TCP/IP），從而實現西門子S7-200對以太網或3G網絡的訪問。
該模塊使用簡單方便，對用戶完全透明，無需在上位機和PLC中添加任何程序和驅動，安裝后立即可以使用。同時可與各種知名上位機軟件（如組態王、Wincc、易控等）實現遠距離、高速（最高可達187.5K）通訊。
2、 HINET智能網關
HINET智能網關，是由華辰智通科技集團自主研發的與在現場控制設備自動運行的可編程序控制器（PLC）進行通訊的遠程通訊安全網關，PLC在控制設備運行的同時，作為“云監控”中的“被監控端”，自動采集所控設備的運行狀態及相關數據（如地理位置信息，相關的溫度、壓力、流量等），并通過網絡將這些信息發送到“監控端”，同時接受“監控端”的指令認證后運行。
設備自帶6端口。分別為百兆全雙工LAN口、百兆全雙工WAN口、RS422/RS232/RS485串口、3G天線端口及WIFI天線端口。LAN口及RS422串口的主要目的是與PLC等設備通訊，實現對PLC等設備數據的采集及監控。WAN口、3G端口、GPRS端口及WIFI端口的作用是通過有線或無線方式實現設備與互聯網的通訊。其中3G目前支持的模式為WCDMA模式，WIFI端口在實現與互聯網通訊的同時，還可供現場操作人員與設備建立無線鏈接。
